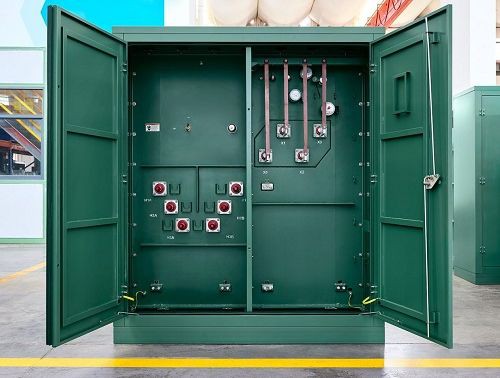

50 KVA پیډ ماونټ درې-فز تیل- ډوب شوی توزیع ټرانسفارمر



د کمپیکٹ ډیزاین او د باور وړ فعالیت سره، دا 50 kVA پیډ{1}} نصب شوی ټرانسفارمر د مسو یا المونیم بادونه کاروي او په 50/60 Hz کې د 10-35 kV لومړني ولتاژونو ملاتړ کوي، د استوګنې یا وړو- پیمانه ښاري توزیع شبکې لپاره اغیزمن عملیات چمتو کوي.









پیډ - نصب شوی ټرانسفارمر د یو مدغم شوي پری جوړ شوي محصول په توګه کار کوي چې د توزیع شبکې بریښنا رسولو واحد کیبلونه، د لوړ - ولتاژ کنټرول، محافظت، سب سټیشن، او د بریښنا توزیع تجهیزات سره یوځای کوي. دا په پراخه کچه په ښاري او کلیوالي توزیع شبکو کې کارول کیږي. ټرانسفارمر او لوړ - ټیټ ولتاژ تجهیزات په یو واحد کې نږدې سره تړلي دي. د ټرانسفارمر درې اړخونه د هوا سره مخ دي، د تودوخې د ښه تحلیل شرایط ډاډمن کوي. برسېره پردې، ټرانسفارمر د لوړ - ټیټ ولتاژ تجهیزاتو کور څخه جلا کیدی شي، د ساتنې اسانتیا. د بریښنا توزیع سویچ ګیر په لوړ او ټیټ ولتاژ اړخونو کې نصب شوی.









• د مثال په توګه د ZBW لړۍ اخیستل، ماډل د ZBW - 12/0.4 - □ - □ - □ په توګه ښودل شوی.
• لومړۍ برخه "ZBW" مخکې جوړ شوي سب سټیشن ته اشاره کوي.
• "12/0.4" د ټاکل شوي ولتاژ کچه څرګندوي، د لوړ - ولتاژ اړخ لپاره 12kV او د ټیټ - ولتاژ اړخ لپاره 0.4kV سره.
• ورپسې بکسونه په ترتیب سره د درج شوي ولتاژ (KV) لوړ - ولتاژ اندازه کول، د ټیټ ولتاژ (KV) ټیټ - ولتاژ اندازه کول، او د ټرانسفارمر (KVA) درجه شوي ظرفیت.









د پیډ{0}} نصب شوی ټرانسفارمر باید د ځانګړو چاپیریال شرایطو لاندې کار وکړي ترڅو ثابت فعالیت او خوندي عملیات ډاډمن کړي، د اړتیاوو سره چې د دواړو معلوماتو سرچینو څخه په لاندې ډول یوځای شوي:

1. د یخولو حالت
د هوا د یخولو طریقه غوره کوي، د طبیعي هوا جریان باندې تکیه کوي ترڅو د ټرانسفارمر عملیاتو په جریان کې تولید شوي تودوخې له مینځه یوسي، کوم چې د ساختماني ډیزاین او عام غوښتنلیک سناریو لپاره مناسب دی.



2. د باد سرعت:
د 34m/s سره مساوي (له 700 Pa څخه ډیر نه)؛



3. د حرارت درجه اړتیا
د بهر چاپیریال تودوخه باید د 40 درجو څخه لوړه نه وي او د -45 درجې څخه ټیټ نه وي.
د میاشتنۍ منځنۍ تودوخې باید د 30 درجو څخه زیات نه وي، او کلنۍ منځنۍ تودوخه باید د 20 درجو څخه زیاته نه وي. دا په ټرانسفارمر کې د اوږدې مودې لپاره د تودوخې بار محدودوي ترڅو د تودوخې د ډیریدو له امله د فعالیت له خرابیدو څخه مخنیوی وشي.



4. د لوړوالی اړتیا
د نصب کولو لوړوالی باید د 1000m څخه ډیر نه وي.



5. د رطوبت اړتیا
د 25 درجو په تودوخې کې، د هوا اعظمي نسبي رطوبت باید له 95٪ څخه زیات نشي، او د ورځني اوسط نسبي رطوبت باید له 90٪ څخه زیات نشي.



6. د وایبریشن او سرعت اړتیا
د نصب کولو سایټ افقی سرعت باید د 0.3g څخه ډیر نه وي، او عمودی سرعت باید د 0.15g څخه زیات نه وي).



7. د نصبولو پلیټ فارم اړتیا
د نصب کولو ځای باید پاک وي، د چاودیدونکو یا ککړو ګازونو څخه پاک وي، کنډک دوړو، قوي کمپن، او اغیزو څخه. سوری باید د 3 درجو څخه ډیر نه وي، او ټرانسفارمر باید په یو فلیټ، جامد سیمنټو پلیټ فارم کې کیښودل شي ترڅو ثبات ډاډمن شي.



8. د پورته ذکر شوي شرایطو څخه هاخوا د محصول امرونو لپاره، مهرباني وکړئ زموږ د شرکت سره خبرې اترې وکړئ.








• کمپیکٹ جوړښت، کوچنۍ اندازه، اسانه نصب.
• د حلقوي شبکې او ترمینل بریښنا رسولو لپاره د تطبیق وړ، د شخصي خوندیتوب ډاډمن کول.
• ټیټ ضایع، ټیټ شور، غوره فعالیت، او د غلا ضد بکس جوړښت.
• د تودوخې ټیټ لوړوالی او قوي اوورلوډ ظرفیت.









• ټرانسفارمر او چیمبرونه: د پیډ- نصب شوي ټرانسفارمر د 813 لړۍ تیلو- ډوب شوي ټرانسفارمر د چپ- ډول د تیلو ټانک کاروي (د تیلو تکیه نشته، په بشپړه توګه تړل شوی). لوړ/ټيټ-د فشار بوشنګونه، د نل بدلونکي، د تیلو د کچې شاخصونه، د فشار خوشې کولو والوز، د تیلو خوشې کولو والوز، او داسې نور، د اسانه نظارت او عملیات لپاره د لوړ فشار چیمبر پای پلیټ کې نصب شوي. د دې لوړ/ټيټ فشار خونې د فولادو تختو (نسبتاً خپلواک) پواسطه جلا شوي او په یوه بشپړ بکس کې مدغم شوي دي.
• اجزا: دا په فیوزونو، د فشار ګیجونو، د فشار راحت والوزونو، د تیلو د سطحې ګیجونو، د تیلو ترمامیترونو، بار سویچونو، د لوړ - ولتاژ کیبل بندونه، د بند - سرکیټ نل بدلونکي، د ځمکې نقطې، د اوبو لګولو والوز، او ټیټ وولټ - وایټ او نور.
• د بارولو سویچ: دا د تیلو - ډوب شوی، د پسرلي عملیاتي میکانیزم سره د درې - مرحلې د نښلولو سویچ دی. دا د بار سره چلیدلی شي، او د تړلو سرعت د عملیاتي ځواک سره هیڅ تړاو نلري. دلته ډولونه شتون لري لکه دوه - سټیشن، څلور - سټیشن T ډول، او څلور - T پوزیشن V ډول چې د انتخاب لپاره.










● د بنسټ ایښودلو ظرفیت او ساتنه
د بنسټ ایښودلو ظرفیت باید د 100 kPa څخه کم نه وي.

-که چیرې بنسټ په لوړو ځمکو کې موقعیت ولري، د خارجي اوبو ایستلو سیسټمونه باید د هغې شاوخوا چمتو شي.

-بنسټ باید د سرې خښتو سمنټو هاوان سره جوړ شي، او دواړه داخلي او بهرنی دیوالونه باید د 20mm پلستر شي-د 1:2 سیمنټ هاوان د 3٪ واټر پروف کولو اجنټ سره مخلوط شي ترڅو د واټر پروف کولو وده وکړي.

-د کانکریټ بنسټ سطحه باید فلیټ وي، او د مخکې جوړ شوي سب سټیشن له نصبولو وروسته، شاوخوا بنسټ باید په سمنټو مهر شي.



● جوړښت او سرایت شوي برخې

- د کیبل چیمبر لاندې باید د اوبو د راټولولو پایپ ته یو څه متوجه وي ترڅو د اوبو راټولیدو مخه ونیسي.

-د الماس شکل-د فولادو په شکل پراخ شوی جال (150×300 چوکاټ، 10×20 میش اندازه) باید د لوور چوکاټ کې دننه ویلډ شي، د تقویه کولو ریبونو سره په دیوال کې د پیاوړتیا لپاره ځای پرځای شوي.

-ځمکنۍ بارونه او د کیبل فکس کولو بریکٹونه باید مخکې له مخکې ځای پر ځای شي-، او د دوی شکلونه او موقعیتونه باید د حقیقي سایټ شرایطو سره سم وټاکل شي.

-- د کیبل سوري د راتلو او وتلو موقعیتونه باید په سایټ کې د اړتیا سره سم وټاکل شي.



● عملیات او فضا

د مخکې جوړ شوي ټرانسفارمر سب سټیشن له نصبولو وروسته، د عملیاتي تصفیې اندازه باید د 1.5m څخه کم نه وي د سویچ مخې ته ساتل کیږي ترڅو خوندي عملیات او ساتنه یقیني کړي.



● د ځمکې لاندې کولو سیسټم

-د ګراونډنګ ټرک باید د کیبل خندق څخه بهر ته واستول شي، او کیدای شي د حلقوي اصلي واحد په شاوخوا کې تنظیم شي یا له یو اړخ څخه د ګراونډینګ الیکټروډ ته وغزول شي.

-ګراونډنګ گرډ باید د Φ12mm ګلوانیز ګردي فولادو یا 30×4mm ګلوانیز فلیټ فولادو سره جوړ شي.

- د ځمکی مقاومت باید د 4Ω څخه کم یا مساوي وي، د بریښنا واک د اړتیاو سره سم.



● ساختماني معیارونه او انعطاف پذیري

-د بنسټ جوړول باید د JGJ/T16-92 "د ملکي ودانیو د برقی ډیزاین لپاره کوډ" سره مطابقت ولري.

- په انځورونو کې ښودل شوي ابعاد وړاندیز شوي ارزښتونه دي. د کیبل څاګانې د سایټ شرایطو سره سم په دریو یا څلورو لارښوونو کې تنظیم کیدی شي ترڅو د مختلف راتلونکي لین اړتیاوې پوره کړي.









S/N	نوم	واحد	تخنیکي پیرامیټر
1	درجه بندي ولتاژ	KV	10/0.4
2	لوړ - ولتاژ د غاړې درجه ولټاژ	KV	10
3	ټيټ- ولتاژ د غاړې درجه ولټاژ	KV	0.4
4	اعظمي عملیاتي ولتاژ (د لوړ ولتاژ اړخ)	KV	12
5	درجه بندي فریکونسی	هرز	50
6	درجه بندي ظرفیت	KVA	150-1600
7	د لوړ ولتاژ سویچ د حرارت مستحکم ظرفیت	KA	20/26
8	د ټیټ ولتاژ اصلي سرکټ بریکر ارزول شوی لنډ-د سرکټ ماتولو ظرفیت	KA	35
9	د ټیټ-د ولتاژ توزیع سرکیټ ماتونکی لنډ-د سرکټ ماتولو ظرفیت	KA	35
10	د لوړ ولتاژ بار سویچ لیږد روان	A	>1500
11	د 1 دقیقې بریښنا فریکونسی د ولټاژ سره	KV	35
12	د بریښنا امپلس ولتاژ	KV	75
13	د یخولو حالت	-	تېل ډوب شوي ځان- یخ کول
14	د لوړ ولتاژ بیک اپ فیوز ماتونکی جریان	KA	50
15	په فیوز کې د پلګ- د جریان ماتول	KA	2.5
16	محیطي تودوخه	درجې	-35 ~ +40
17	کویل د منلو وړ تودوخې لوړوالی	K	65
18	نه-لوډ ولتاژ مقررات	%	±5% یا ±2 × 2.5%
19	د شور کچه	dB	<50
20	د بکس شیل د محافظت درجه	-	د IP3X څخه کم نه وي



د موصلیت کچه

درجه بندي ولتاژ (KV)	10			0.4
	ټرانسفارمر	ځمکې ته لاړشئ او مرحله په مرحله کې	د منحل کونکو ترمنځ
د بریښنا فریکونسۍ د ولتاژ سره مقاومت (KV)	35	42	48	2.5
د ولتاژ په وړاندې د تحرک لوړ ارزښت (KV)	75	75	85	–









د نوي S9 لړۍ ټرانسفارمر باډي غوره شوي، ټیټ ضایع، د ښه اوورلوډ ظرفیت، قوي لنډ{1}} سرکټ مقاومت، ټول فاسټینرونه خوندي دي. د غوره فعالیت سره د S11 لړۍ حلقه بې بنسټه کور ټرانسفارمر هم غوره کیدی شي.



ظرفیت KVA	ولتاژ KV		د ګروپ لیبل سره یوځای شئ	نه-لوډ اوسنی٪			د بار له لاسه ورکول نشته W			د خنډ ولتاژ٪	د بار له لاسه ورکول
	لوړ فشار	ټیټ فشار		S9	S10	S11	S9	S10	S11
160	10±5% یا 2×2.5%	0.4	Dyn11 Yno	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980		7500
1000				0.7	0.7	-	1700	1260	-	4.5	10300
1250				0.6	0.6	-	1950	-	-		12000



توکي نوم		واحدونه	315A	630A
درجه بندي ولتاژ		KV	12	12
اعظمي جریان		A	315	630
د تعدد درجه		هرز	50	50
د لنډ{0}} سرکیټ بندولو جریان درجه بندي		kA	31.5	50
لنډ وخت{0}} د اوسني مقاومت سره ارزول شوی		kA	12.5	50
د لنډ برداشت وخت ټاکل شوی		S	2	2
میخانیکي ژوند		دوهم- نرخ	2000	2000
د برښنا د تسلسل ازموینه	مرحله په مرحله	KV	75	75
	د انزوا تحلیل		85	85
د 1min بریښنا فریکونسۍ د ولتاژ سره مقاومت کوي	مرحله په مرحله	KA	42	42
	د انزوا تحلیل		48	48
درجه بندي د اوسني مقاومت سره مقاومت کوي		KV	31.5	50



ظرفیت	A	B	C	H	کیلو ګرامه وزن
200kVA او لاندې	1830	1420	820	1850	＜ 2800
250-400kVA	1830	1450	850	1980	3000-3300
500-630kVA	1830	1480	880	2070	3600-3950
800kVA	2200	1700	950	2170	4500

یادونه: پورته د حوالې لپاره معیاري اندازه ده.



ظرفیت	A	B	C	H	کیلو ګرامه وزن
315kVA	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kVA	2910	1950	800	1000	5400
1600kVA	2200	1700	950	2170	4500

یادونه: پورته د حوالې لپاره معیاري اندازه ده.
